【世界一わかりやすい!】エブリィのブロアモーター交換でクーラー完全修理できた!そのやり方!【DA64V】

車 エブリィ 軽自動車 クーラー 冷房 故障 風が出ない DIY
黒柴くん
エブリィに乗ってるんだけど、暑くなってきたのに車のクーラーの風がすごく弱いんだ。風が全くでないときもあって、エアコンの奥から異音もする時があるんだよね・・・
柴タロー
それは「ブロアーモーター」っていう部品を交換するといいみたい。

じゃあ今日はエブリィのブロアーモーター交換のやり方を、解説しよう!車に詳しくない人でも分かるように専門用語を極力使わずたくさんの写真付きでね!

この記事でわかること

これを読めば誰でもできる!軽自動車エブリィのブロアモーター交換のものすごく具体的なやり方

先にぶっちゃけ

  • 冷房がめちゃくちゃ効くようになった
  • 業者に見積もりを頼んだら20,000円だったが合計約4,000でできた

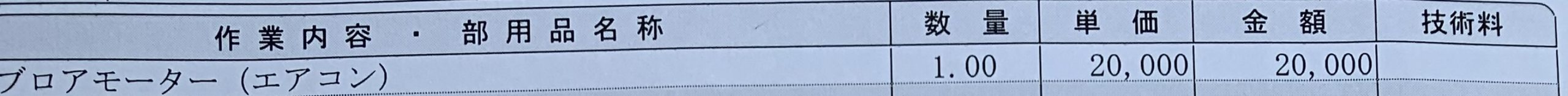

    ※実際に整備工場で出してもらった見積書(工賃含めてこの金額)
  • 作業時間は約30分~1時間

【エブリィブロアモーター交換】ブロアモーター交換の大まかな流れ

  1. 作業前に室内灯を消し片づけをする
  2. グローブボックスを外す
  3. 壊れたブロアモーターを外す
  4. 新しいブロアモーターを取り付ける
  5. グローブボックスを取り付ける
  6. 冷房を入れてみる
  7. 片づける

必要なものと事前準備


※メールで適合の確認をしてから買いました。リンク先から適合確認のための連絡先が記載ページに行けます。適合確認には車検証にある車体番号と初度登録と車種名が分かれば確認してもらえます。

作業開始前に車内のライトは全部消しておきましょう。作業中にドアを開けておくので、ライトがついているとバッテリーが上がってしまいますので。

エブリィルームランプドアを開けるとライトがつくモードなので

エブリィヘッドライト交換ルームランプF1OFFにしておきます





後の荷室部分にもあるのでライトを消します

ドアを開けるとライトがつくモードなので

OFFにしておきます

グローブボックスを外す

ブロアモーターは助手席のグローブボックスの裏(下)にあるので、外していきます

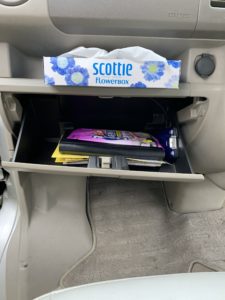

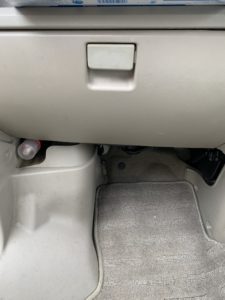

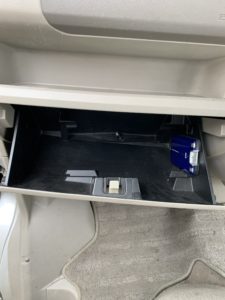

ボックスを開けます



中の荷物は全部出しておきます

ETC車載器は両面テープでがっちり張り付いてたので、これはこのまま作業することにしました

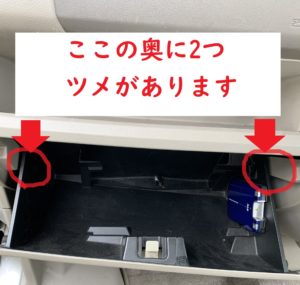

さらにグローブボックスを外していきます。ひっかけてある奥側のツメを外します。

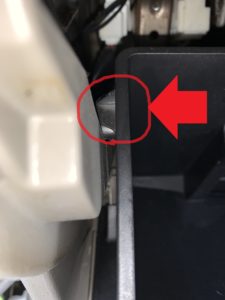

ボックスの左側のツメ

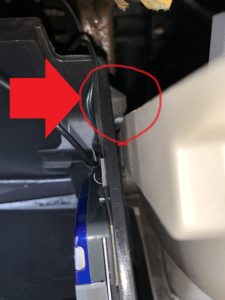

ボックスの右側のツメ

この二つのツメを手で同時に外します。

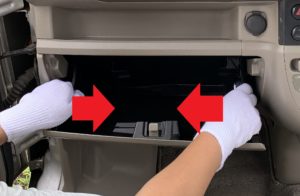

この位置を手でつかんで同時に内側に力を加えます。



ゆっくり下におろすとボックスごと外れます。

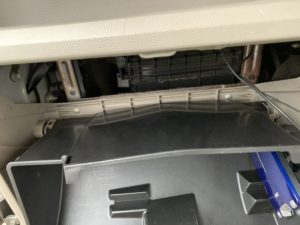

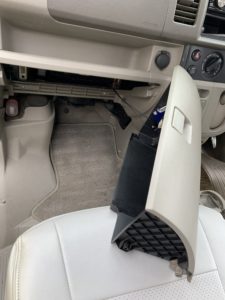

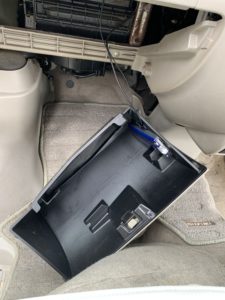

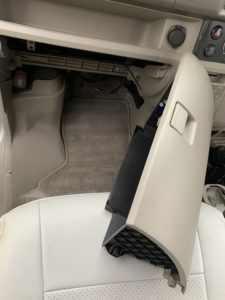

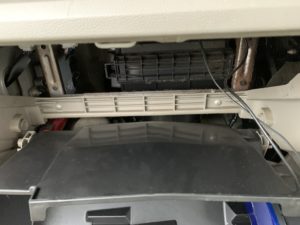

こんな感じで外れます。ETC車載機のコードがつながったままなので(外せなかった)



この後の作業のため、この位置に置きます

ブロアモーターを取り外す

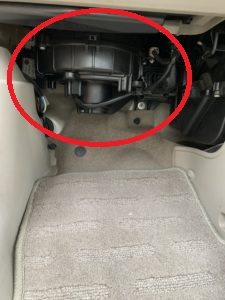

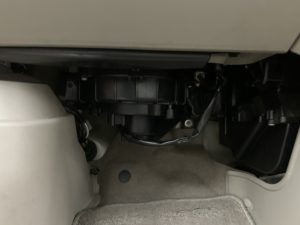

かがんで見ると黒いプラスチックでできたブロアモーターが見えます





※ブロアモーターの真下にカメラを置いて下から撮影

ブロアモーターはビス(ねじ)3本で止められています。矢印の三つのビスを外します

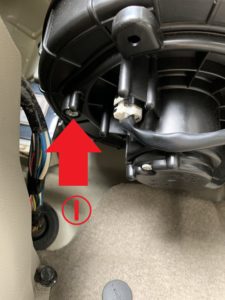

まずこの位置のビスを外します

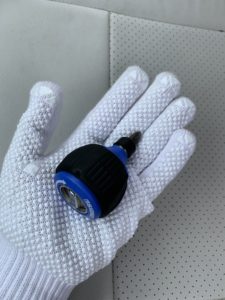

せまい位置にあるビスなので、この短いドライバーを使います

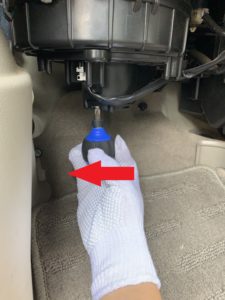

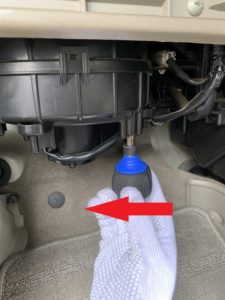

左方向に回して外します

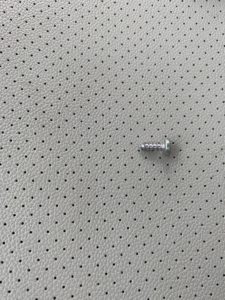

外したビスは新しいブロアモーターでも使うので、なくならないように保管します

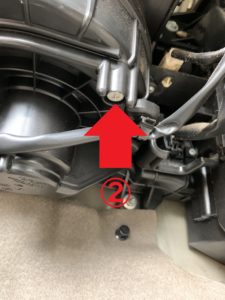

次にこの位置のビスを外します

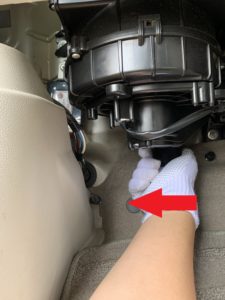

同じく左に回して外します

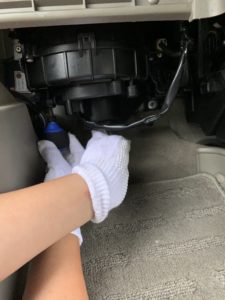

3つ目のビスは見えないので手で触りながら位置を確認して外します。同じく左に回します。
※どうしても見づらい時はカガミなどで見ながら位置を確認するとスムーズです)

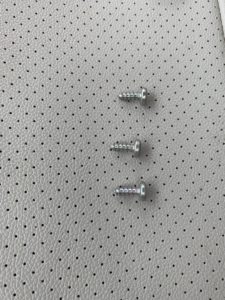

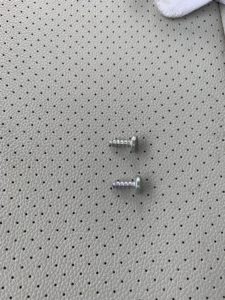

三つのビスをなくならないように並べます

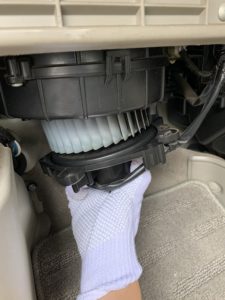

ビスが三つ外れたらポコッと手で外れます。

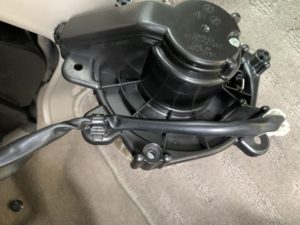

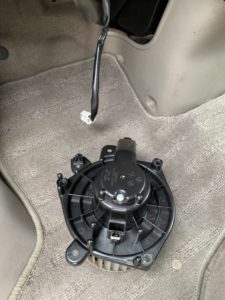

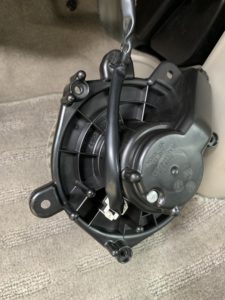

コードがついたままなのでこれを外していきます。

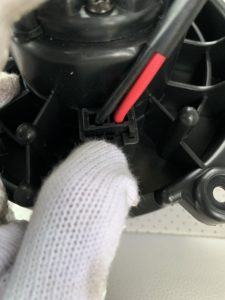

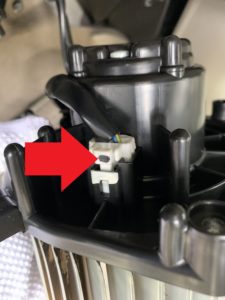

電源コードが刺さっているので矢印のここを指で押しながら



コードを引っ張ると抜けます

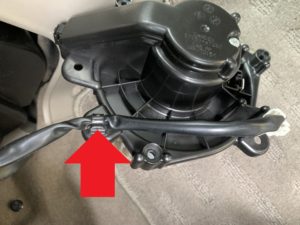

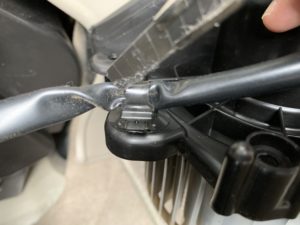

次にコードを固定しているこのプラスチック部分をはずします



このプラスチックはきれいに外すことが難しく、この本体は新しいブロアモーターに交換したら捨てるのでカッターで切ってしまうことにしました。

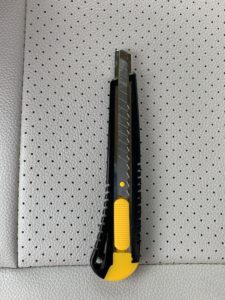

ごく普通のカッターで

カリカリしたら

外すことができました。



新しいブロアモーターを取り付ける

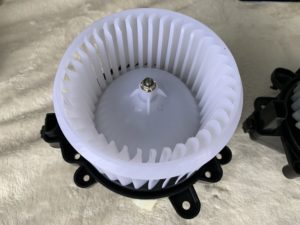

購入した社外品の新品を用意します

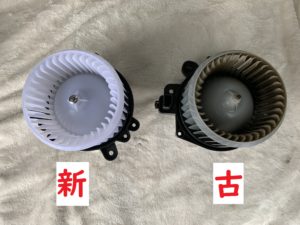

はずしたブロアモーターと並べると汚れが段違いですね

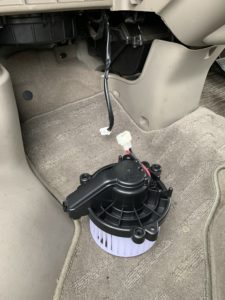

新品のブロアモーターをこの位置に置きます



ブロアモーターについているコードと、車側からつながっているコードをつなげることはしません



どうみても形が合いませんので。じゃあどうするか?



車からでているコードを、ブロアモーターからでているコードがでている場所にさしこみます。そのため

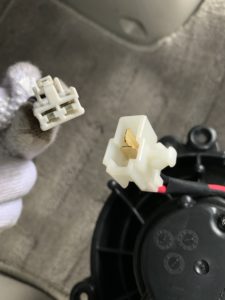

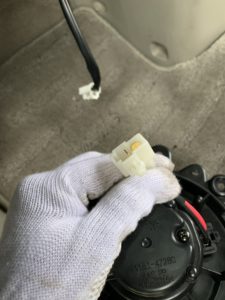

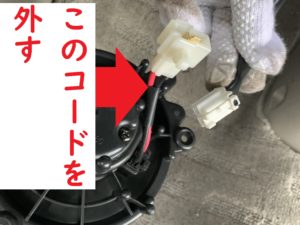

ブロアモーターから出ているコードを外します

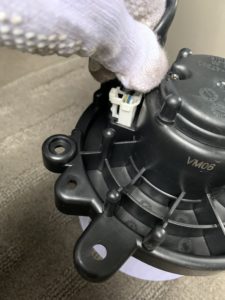

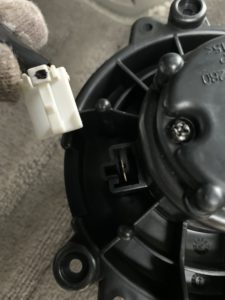

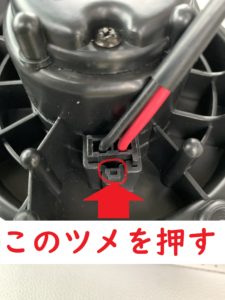

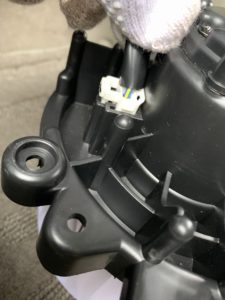

ブロアモーター側のツメを

指で押しながら

上に引っぱると抜けます

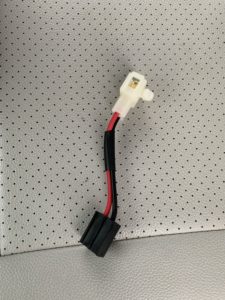

抜けたらこれはもう使いませんので、どけておきます(新品なので少しもったいない気もしますが。)

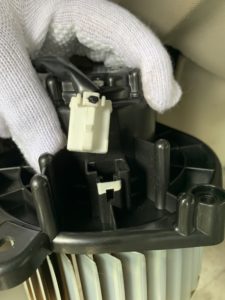

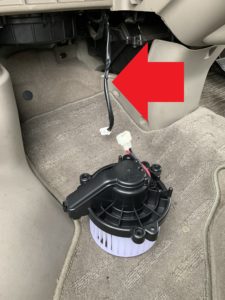

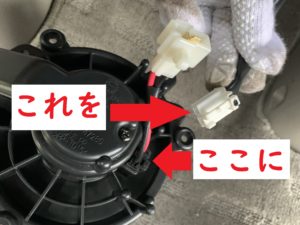

次は車側から出ていた方のコードを

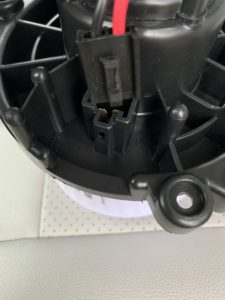

さっき抜いた穴に

すっと差し込みます

※重要「カチっ」と音がするまで入れましょう





コードもつながったのでブロアモーターを設置します。

ココがポイント

設置するときにブロアモーターの位置が決まっているので、かがんで見ることが難しい場合はカガミを置いてブロアモーターの位置が見やすいようにしよう

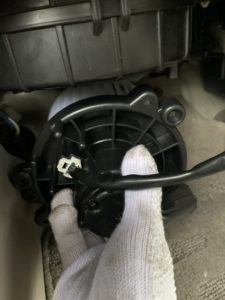

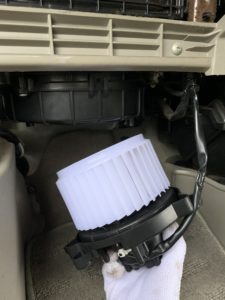

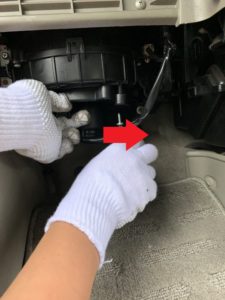

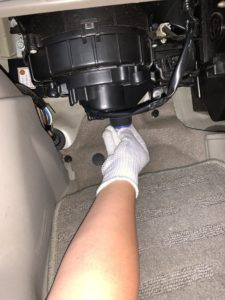

ブロアモーターをこのように持って
(コードの白い部分が左上になるように。)

入れます

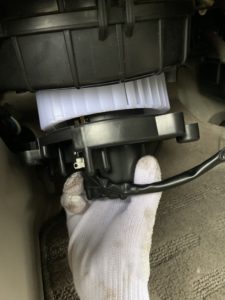

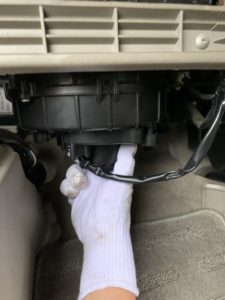

位置はこんな感じです

設置位置を合わせるコツ

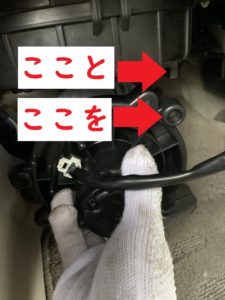

ブロアモーターの右上のビスを通す穴と

車側のビスを通す穴をくっつけるようにはめ込みましょう



先ほど位置を合わせるのに基準にした穴に、ビスを通して締めていきます。締めるときはビスを右に回します。

締め付けすぎは厳禁!

次のビスはこの位置です。同じく右に回して締め付けます。



最後の3本目のビスはこの位置です。直接見ることはできない位置ですが、手で触っても場所は分かりますしカガミを使って確かめてもいいでしょう



ビスが三本とも締め付け終わり、ブロアモーターが固定されました

グローブボックスをはめ込む

グローブボックスをはめ込んでいきます

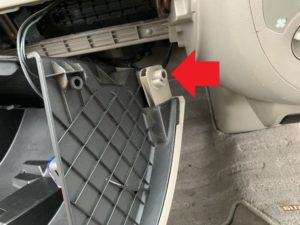

グローブボックスをはめ込むときの注意点ですが、てこのような動きをするときに支点になる部分があります。



車側のこの部分に



この部分と



この部分を



下側から入れて

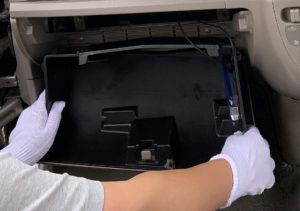

上にあげながら両手でこの位置を持って



内側にぐっと力を入れて



セットできました



クーラーを入れてみよう

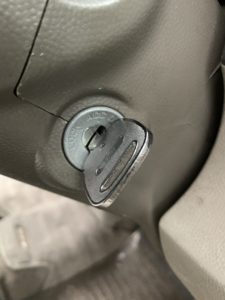

エンジンをかけます

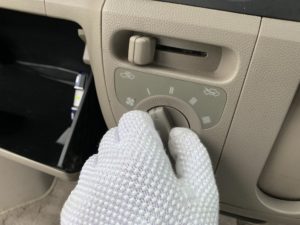

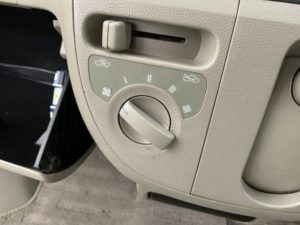

エアコンを



入れます

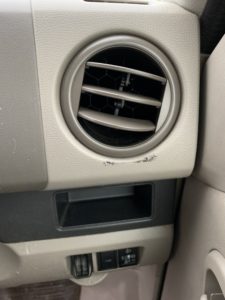

送風口から風が出てきました!

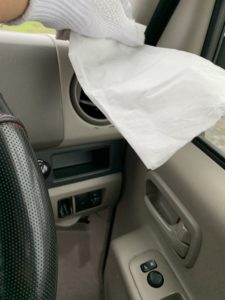

ティッシュを



送風口に近づけると風が出ているのがよくわかりますね



設置したブロアモーターも、異音などもなく問題なさそうです

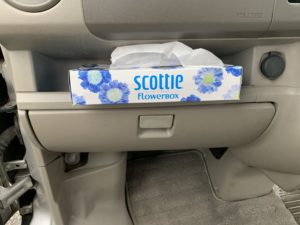

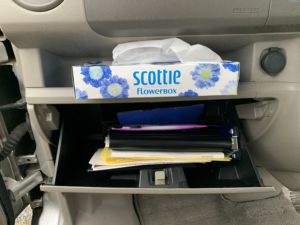

グローブボックスに入っていたものを元に戻して



閉めます

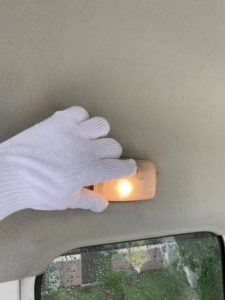

室内灯を元に戻しましょう

室内灯を「DOOR」に合わせます

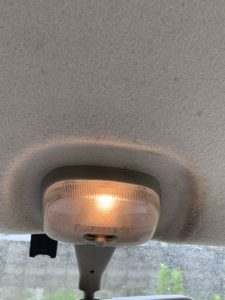

ドアが開いてるのでライトがつきますがこれでOKです



運転席そばの室内灯も「DOOR」に切り替えます

同じくドアが開いてるのでライトがついたままになりますがOKです
